При обслуживании смотровых колодцев возникает ряд проблем, первая и основная проблема - загазованность рабочей зоны.

Уровень зараженности рабочей среды определяется газоиндикаторами (простейший и надежный это – ЛБВК), газосигнализаторами, газоанализаторами электронного типа (выбор их огромный ). Уровень зараженности снижают при помощи Средств индивидуальной защиты, применяя противогазы, самоспасатели и проч. оборудование.

Возможность работы, особенно в холодное время определяется не только зараженностью, но и различными примесями и взвесями паров; именно в этом случае эффективным средством выступает вентиляция рабочей зоны в частности вентилятором среднего давления типа ВСП-500, ВСП-500М, ВСП-500У.

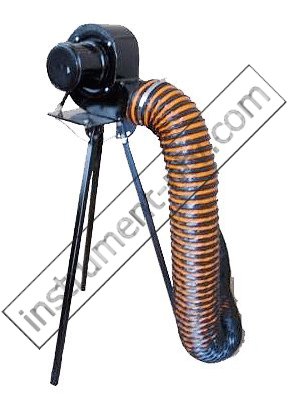

Вентилятор ВСП-500 (Вентилятор Стационарно Переносной производительность 500 м куб в час) применяется в соответствии с пунктом 5 ГОСТ12.03.006-75 «Требования к применению средств защиты работающих» при выполнении работ по эксплуатации и техническому обслуживанию водопроводно-канализационных сооружений и других подземных коммуникаций.


Вентилятор стационарно-переносной ВСП-500 производится в трех исполнениях.

Вентилятор ВСП-500 (Исполнение I) предназначен для подачи воздушной смеси в водопроводные, канализационные, теплофикационные, телефонные смотровые колодцы и в камеры с целью вытеснения из рабочей зоны взрывоопасных и вредных для здоровья человека газовоздушных смесей.

Вентиляторы ВСП-500М (Модернизированный) или ВСП-500У (Унифицированный), ВСП-500 (Исполнение II) предназначены не только для притока, но и для вытяжки воздушной смеси из водопроводных, канализационных, теплофикационных, телефонных смотровых колодцев.

Вентилятор ВСП-500 (Исполнение III) обладает приточно – вытяжной функцией, как и ВСП-500М (Модернизированный), ВСП-500У (Унифицированный), ВСП-500 (Исполнение II) в комплекте с блоком-таймером управления на 24 часа, который устанавливается в электронный блок управления ВСП-500.

Рабочее напряжение для ВСП-500 - 12 В (автомобильная аккумуляторная батарея для легковых машин) по специальному заказу ВСП-500 изготавливается для 24 В (автомобильная аккумуляторная батарея для грузовиков)

Вентиляторы Стационарно Переносные ВСП-500 выпускаются серийно согласно ТУ-485910-002-65300581-11.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Вентилятора ВСП-500:

  1. Производительность в рабочей зоне, м3/ч. 500-800 max 900 *
  2. Тип вентилятора — центробежный
  3. Давление в рабочей зоне, Па 250-300
  4. Частота вращения крыльчатки, об/мин 3000-3500
  5. Номинальная мощность двигателя, Вт 180-240
  6. Номинальный ток , А 1/13-17
  7. Размеры крыльчатки, мм:
    • диаметр 150
    • ширина 80
  8. Напряжение, В 12 (24)**
  9. Допустимый диапазон напряжения (DC):
    • для двигателя 12В составляет 10-14 В
    • для двигателя 24В составляет 20-24 В
  10. Количество виброопор шт. 4
  11. Время проветривания мин 5-15 (в зависимости от размера колодца или камеры и условий эксплуатации)
  12. Диапазон рабочих температур С, от -30 до +45
  13. Длина провода подключения, м 10
  14. Масса вентилятора (с подставкой, без рукава), кг 8,8
  15. Гибкий рукав (рекомендуется ПВХ, армированный стальной спиралью):
    • внутренний диаметр, мм 125
    • длина, м 10

* Производительность зависит от фактического напряжения аккумуляторной батареи и длины рукава подачи воздушной смеси

** По отдельному требованию заказчика изготавливаются вентиляторы, рассчитанные на напряжение 24В

Для работы от сети 220В отдельно поставляется Блок питания.
