Вентилятор ВСП-500 Исполнения III

Конструктивное различие вентилятора ВСП-500 Исполнения III от вентилятора ВСП-500М, ВСП-500У, ВСП-500 Исполнения II состоит в том, что на вентилятор ВСП-500 Исполнения III в блок управления установлен таймер включения\выключения на 24 часа, что позволяет программировать автоматическое включение и выключение.

1.ОБЩИЕ СВЕДЕНИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ ВСП-500 Вентилятора стационарно-переносного ВСП-500 Исполнения III

Вентиляторы ВСП-500 Исполнения III выпускаются серийно согласно ТУ - 485910-002-65300581-11.

Вентилятор ВСП-500 Исполнения III (см.рис. 1) предназначен для подачи воздуха в водопроводные, канализационные, теплофикационные, телефонные смотровые колодцы и в камеры с целью вытеснения из рабочей зоны взрывоопасных и вредных для здоровья человека газовоздушных смесей, а также вытяжки (вытягивания) воздушной смеси с целю подачи её снаружи смотрового колодца.

Вентилятор стационарно-переносной ВСП-500 Исполнения III предназначен для использования на открытом воздухе в пределах температурной среды от -30 до +45 С.

Привод вентилятора ВСП-500 Исполнения III осуществляется от электродвигателя постоянного тока напряжением 12 В.

Вентилятор переносной ВСП-500 Исполнения III применяется в соответствии с пунктом 5 ГОСТ 12.03.006-75 «Требования к применению средств защиты работающих» при выполнении работ по эксплуатации и техническому обслуживанию водопроводно- канализационных сооружений и других подземных коммуникаций.

2.ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВСП-500 Исполнения III

  1. Производительность в рабочей зоне, м3/ч. 500-800 max 900 *
  2. Тип вентилятора — центробежный
  3. Давление в рабочей зоне, Па 250-300
  4. Частота вращения крыльчатки, об/мин 3000-3500
  5. Номинальная мощность двигателя, Вт 180-240
  6. Номинальный ток , А 1/13-17
  7. Размеры крыльчатки, мм:
    • диаметр 150
    • ширина 80
  8. Напряжение, В 12 (24)**
  9. Допустимый диапазон напряжения (DC):
    • для двигателя 12В составляет 10-14 В
    • для двигателя 24В составляет 20-24 В
  10. Количество виброопор шт. 4
  11. Время проветривания мин 5-15 (в зависимости от размера колодца или камеры и условий эксплуатации)
  12. Диапазон рабочих температур С, от -30 до +45
  13. Длина провода подключения, м 10
  14. Масса вентилятора (с подставкой, без рукава), кг 8,8
  15. Гибкий рукав (рекомендуется ПВХ, армированный стальной спиралью):
    • внутренний диаметр, мм 125
    • длина, м 10

* Производительность зависит от фактического напряжения аккумуляторной батареи и длины рукава подачи воздушной смеси

** По отдельному требованию заказчика изготавливаются вентиляторы, рассчитанные на напряжение 24В

Для работы от сети 220В отдельно поставляется Блок питания.

3.КОМПЛЕКТНОСТЬ ПОСТАВКИ ВСП-500 Исполнения III

Комплект поставки вентилятора ВСП-500 Исполнения III для проветривания смотровых колодцев состоит из следующих узлов:

  1. Вентилятор ВСП-500- 1 штука
  2. Подставка - 1 штука
  3. Гибкий рукав (поставляется отдельно) - 1 штука
  4. Провод удлинительный с разъемами и карабином 10 мп - 1 штука
  5. Хомут червячный 120-140мм /1 2 W1 - 1 штука
  6. Руководство по эксплуатации - 1 штука

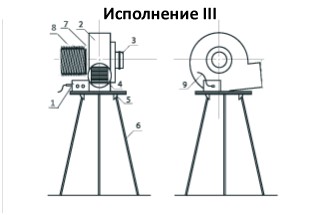

Устройство и основные детали вентилятора: 1 – пускатель; 2 – корпус вентилятора; 3 - защитный кожух; 4 – крыльчатка; 5 – подставка; 6 – опора подставки; 7 – хомут; 8 – гибкий рукав; 9 – удлинительный провод

4.КОНСТРУКЦИЯ ВЕНТИЛЯТОРА ВСП-500 Исполнения III

Основными узлами изделия ВСП-500 (см. рис 1) являются: центробежный вентилятор с электроприводом, пускатель, удлинительный провод, подставка – тренога, гибкий полимерный рукав ПВХ армированный проволкой (поставляется по требованию заказчика).

Вентилятор ВСП-500 Исполнения III состоит из корпуса, внутри которого вращается крыльчатка, посаженная на ось электродвигателя. Корпус вентилятора ВСП-500 имеет форму логарифмической спирали и сделан из листовой стали. Корпус вентилятора ВСП-500 закреплен болтами на площадке подставки- треноги; на корпусе вентилятора ВСП-500 закреплен электродвигатель, приводящий во вращение рабочее колесо. Снаружи электродвигатель закрыт защитным кожухом. Электродвигатель вентилятора ВСП-500 через пускатель и удлинительный провод подключают к источнику питания напряжением 12 (24) В. В качестве источника питания может быть использована аккумуляторная батарея автомобиля. Опоры подставки-треноги для вентилятора ВСП-500, выполненные из пустотелой квадратной трубы, закреплены на шарнирах, позволяющих добиваться устойчивого положения вентилятора ВСП-500. Провод удлинительный одним концом соединен с пускателем, а на втором имеет клеммные зажимы для присоединения к аккумуляторной батарее автомобиля. Гибкий полимерный рукав ПВХ, который используется для вентилятора ВСП-500, имеет внутренний диаметр 125 мм и изготовлен из армированного поливинилхлорида, обеспечивает работу при 300 Па при температуре окружающей среды от -40С до +45С. Рукав закреплен на корпусе вентилятора ВСП-500 Исполнения III хомутом.

5.ПОДГОТОВКА ВЕНТИЛЯТОРА К РАБОТЕ ВСП-500 Исполнения III

На месте работ вентилятор ВСП-500 Исполнения III устанавливают на расстоянии не менее 8-10 м от горловины проветриваемого колодца или камеры на твердой горизонтальной поверхности. Перед установкой вентилятора ВСП-500 раздвигают и фиксируют зажимами опорные стойки треноги для достижения устойчивого положения вентилятора. Ось вентилятора ВСП-500 при этом должна находиться в горизонтальной плоскости; на патрубок вентилятора надевают гибкий рукав, закрепляют его хомутом и опускают в колодец, не допуская резких перегибов; удлинительный провод вентилятора ВСП-500 подключают к аккумуляторной батарее, черным зажимом к минусовой клемме, а красным - к плюсовой; нажатием на кнопку пускателя приводят вентилятор ВСП-500 в действие. После 10-15 минут работы отключают вентилятор ВСП-500 и производят контрольный замер загазованности газоанализатором или индикатором газа.

При наличии загазованности процедуру проветривания повторяют.

6.МЕРЫ БЕЗОПАСНОСТИ ВСП-500 Исполнения III

К пользованию вентилятором допускаются лица изучившие устройство вентилятора ВСП-500 Исполнения III, руководство по эксплуатации, прошедшие инструктаж и допущенные к работе. Не допускается устанавливать вентилятор ВСП-500 Исполнения III на расстоянии ближе 8-10 м от открытого люка колодца или камеры. Запрещается пользоваться открытым огнем на расстоянии ближе 3 м от работающего вентилятора ВСП-500. Не допускается устанавливать вентилятор ВСП-500 на расстоянии ближе 3 м от работающих двигателей внутреннего сгорания. Не допускается изменять полярность присоединения клемм источнику питания. Во избежание повреждения гибкого рукава во время пользования вентилятором ВСП-500 и при его транспортировке не допускать резких перегибов рукава, соприкосновения его с режущими и колющими предметами, не допускать сдавливания рукава тяжелыми предметами.

Ремонт и техническое обслуживание вентилятора ВСП-500 Исполнения III необходимо выполнять вне зоны проведения работ.

7.ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ВСП-500 Исполнения III

Техническое обслуживание вентилятора состоит из ежедневного и периодического;

При ежедневном техническом обслуживании вентилятора ВСП-500 выполняют следующие операции:

  • проверяют надежность крепления вентилятора ВСП-500 на подставке-треноге и исправность шарниров опор, а также крепление пускателя;
  • проверяют исправность электропроводов и электрических контактов;

При периодическом техническом обслуживании вентилятора ВСП-500 Исполнения III выполняют все операции, предусмотренные ежедневным обслуживанием, а также следующие работы:

  • очищают вентилятор ВСП-500 от пыли и грязи;
  • проверяют крепление крыльчатки на оси электродвигателя, для чего снимают защитный кожух, откручивают четыре винта, затем вытаскивают фланец с электродвигателем и крыльчаткой. Проверив надежность крепления крыльчатки на оси электродвигателя, сборку вентилятора ВСП-500 производят в обратной последовательности;

Периодическое техническое обслуживание вентилятора ВСП-500 Исполнения III выполняется не реже 1 раза в неделю.
